Analisador super da impedância do ultra-som para a indutância/capacidade/resistência dinâmicas
Ultra-som da indutância dinâmica e da resistência dinâmica do capacidade e a dinâmica
|
Tipo |
C220 |
C320 |
|
Escala de freqüência |
1KHZ-500Khz |
1Khz-1Mhz |
|
Índice da medida |
Todo o parâmetro, gráficos |
|
|
Precisão da medida |
<> |
<> |
|
Velocidade da medida |
10 segundo/parte (equivalente a 600 pontos da varredura) |
5 segundo/parte (equivalente a 600 pontos da varredura) |
|
Precisão da freqüência |
±15ppm |
±5ppm |
|
Definição da fase |
0,15 graus |
0,15 graus |
|
Temperatura do ambiente |
10-40 cº |
10-40 cº |
|
Escala da impedância |
1Ω~1MΩ |
1Ω~1MΩ |
|
Etapa da freqüência |
0.1Hz~any |
0.1Hz~any |
|
Aplicação |
Teste ultra-sônico do equipamento, limpeza ultra-sônica, soldadura ultra-sônica, médico ultra-sônico |
Linha de produção da inspeção de 1MHz abaixo cerâmico piezoeléctrico |
Escala de freqüência: 1KHZ-500Khz
Etapa de Min.Frequency: 0.1HZ
Precisão da medida: <>
Velocidade da medida: 10 segundos pelas partes (equivalentes a 600 pontos da varredura)
Precisão da freqüência: ±15ppm
Precisão da fase: 0,15 graus
Temperatura do ambiente: 10-40 cº
Escala da impedância: 1Ω~1MΩ
Etapa da freqüência: 0.1Hz~any
O analisador da impedância é caracterizado perto: a acessibilidade, os indicadores e os gráficos que a combinação de parâmetros é custo de produção exato, baixo podem ser orientação muito forte.

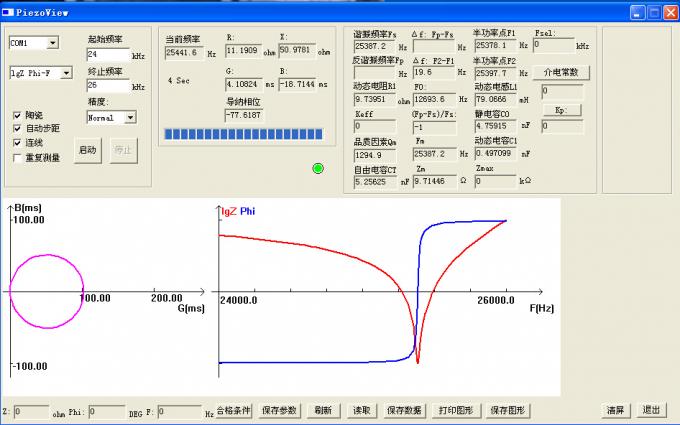

De dispositivos piezoeléctricos para o uso apropriado da impedância a medida é uma condição prévia para o dispositivo. Para dispositivos piezoeléctricos, através do analisador da impedância podem ser seus parâmetros principais, incluindo: a freqüência ressonante Fs, a freqüência anti-ressonante Fp, o ponto da meia potência do F1 e do F2, a admissão a maior Gmax, a capacidade eletrostática C0, o reator dinâmico R1, a capacidade dinâmica C1, o indutor dinâmico L1, o capacitor livre CT, a constante dieléctrica livre, o fator de qualidade mecânico Qm, o coeficiente eletromecânico Keff do acoplamento, a KP, K31, K33, e os dispositivos piezoeléctricos podem tirar a curva cinco característica (Nath dos mapas eu, características da impedância traço, admissão do mapa das coordenadas polares, diagrama polar da impedância, lote logarítmico)
Freqüência da ressonância: Fs
Freqüência da meia potência: F1 e F2
Admissão real máxima no Fs: Gmax
Resistência dinâmica: R1
Anti freqüência da ressonância: Fp
Fator de qualidade mecânico: Qm
Capacidade livre: CT
Indutância dinâmica: L1
Capacidade dinâmica: C1
Capacidade estática: Co
coeficiente eletromecânico do acoplamento: Keff e KP
Impedância real máxima no Fp: Zmax
Serviço
Seu inquérito relativo a nossos produto & preço será respondido dentro de 24hours.
· O pessoal bem treinado & experiente é responder a todos seus inquéritos em inglês naturalmente.
· Tempo de funcionamento: 8:30 am - 5:30 pm, de segunda-feira a sexta-feira (UTC+8).
· Os projetos do OEM & do ODM são dados boas-vindas altamente. Nós temos a equipe forte do R&D aqui a ajudar.
· Seu relacionamento comercial connosco será confidencial a todo o terceiro.
· O bom serviço da após-venda oferecido, recebe de volta por favor se você obteve a pergunta.
Introdução da empresa:
Estabelecido em 1999, a ciência de Cheng-cheng Weiye do Pequim e a tecnologia Co., Ltd são um profissional
fabricante em transdutores ultra-sônicos, no equipamento ultra-sônico e na cerâmica piezoeléctrica.
Notàvel em 2004, nós pesquisamos e desenvolvemos nosso equipamento tubular ultra-sônico do transdutor em um produto novo
esse gira a inconveniência extrema causada pelo encanamento e pela limpeza do vácuo em uma tarefa fácil. Este produto foi amplamente utilizado na destilação, na mistura e no moinho para vários procedimentos químicos e recebeu muito elogio de nossos clientes.
