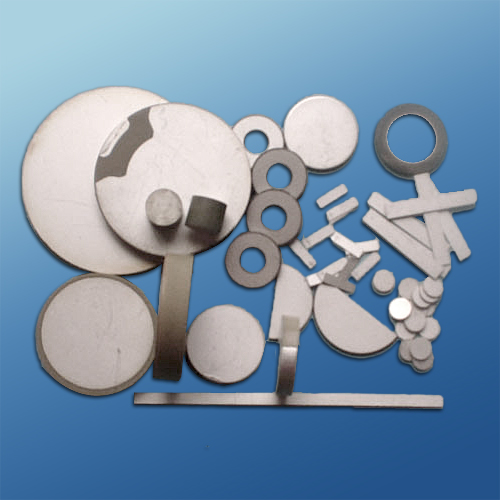

Anel, círculo, forma P4 do retângulo e cerâmica P8 Piezo material
Cerâmico piezoelétrico
Quando a tensão é aplicada à cerâmica piezoelétrica, a deformação mecânica ocorrerá com a mudança da tensão e da frequência. Por outro lado, quando vibrar a cerâmica piezoelétrica, produzirá uma carga. De acordo com este princípio, quando o vibrador é composto de dois cerâmicos piezoelétricos ou de um formulário de cerâmico piezoelétrico e de uma folha de metal, chamado elemento bimorfo, aplicando um sinal, emitir-se-á a vibração ultrassônica devido à dobra. Ao contrário, quando uma vibração ultrassônica é aplicada ao elemento bimorfo, um sinal bonde é gerado. Baseado no acima, a cerâmica piezoelétrica pode ser usada como sensores ultrassônicos.
A bolacha cerâmica piezoelétrica é dispositivos bondes com uma estrutura simples e a luz, com sensibilidade alta, nenhum campo magnético espalhou sem difusão, o fio e os ímãs de cobre, o consumo da baixa potência, o menos custo, produção em massa fácil e as vantagens de amplamente utilizado. Apropriado para a onda ultrassônica e acústica que transmite e que recebe, a cerâmica piezoelétrica é relativamente grande área e pode igualmente ser usada para detectar a pressão e a vibração. O princípio de funcionamento é usar o efeito piezoelétrico reversível, a tensão aplicada no áudio, e a voz.
Cerâmico piezoelétrico de Descriptio:
Eficiência elevada do ◊: parâmetro mecânico alto Q, a transdução eficiente entre a eletricidade e som acima de 95%.
Amplitude alta do ◊: a força do transdutor é melhorada fixando o vibrador de alta velocidade diretamente na base do sulco de lavagem com parafuso. Compare com um vibrador magnético da expansão, sua amplitude pode ser melhorado acima de 50%.
Resistência térmica do ◊ boa: uma grande escala da temperatura de trabalho, da baixa impedância da ressonância e da produtividade do calor.
Boa construção do ◊: prendido pelo parafuso, fácil para montar, confiança alta.
Cerâmico piezoelétrico das aplicações:
amplamente utilizado em todos os tipos do transdutor ultrassônico de sensor.ultrasonic. Detectores médicos, ultrassônicos e assim por diante
cerâmico piezoelétrico das especificações da forma do anel de 45x15x5 milímetro:
|
Dimensões (milímetro) |
Capacidade C (PF) |
Dissipação fraca do campo Tgδ (12v) |
Dissipação forte do campo Δ do Tg (400v) |
Frequência radial Franco (quilohertz) |
Impedância da ressonância ZM (∩) |
Frequência grossa Ft (quilohertz) |
Módulo do acoplamento Kr (%) |
Fator de qualidade Qm |
|
Φ45*Φ15*5 |
2580±10% |
≤0.5% |
≤1.0% |
38.1±5% |
≤15 |
410 |
≥46 |
≥800 |
Cerâmico piezoelétrico das vantagens competitivas:
Eficiência elevada do ◊
Amplitude alta do ◊:
Resistência térmica do ◊ boa
Boa construção do ◊:
